3  Decision Tree

Tree-based Algorithm

• 범주형 예측 변수와 연속형 예측 변수 모두 적용이 가능하다.
• 예측 변수에 대한 분포 가정이 필요없다.
• 다른 척도를 가지는 연속형 예측 변수들에 대해 별도의 변환과정 없이 적용가능하다.
  • 표준화/정규화 수행 X

실습 자료 : 1912년 4월 15일 타이타닉호 침몰 당시 탑승객들의 정보를 기록한 데이터셋이며, 총 11개의 변수를 포함하고 있다. 이 자료에서 Target은 Survived이다.

3.1 데이터 불러오기

pacman::p_load("data.table",
               "tidyverse",
               "dplyr", "tidyr",
               "ggplot2", "GGally",
               "caret",
               "rattle", "rpart.plot",                                  # For fancyRpartPlot
               "visNetwork", "sparkline",                               # For visTree
               "doParallel", "parallel")                                # For 병렬 처리

registerDoParallel(cores=detectCores())                                 # 사용할 Core 개수 지정

titanic <- fread("../Titanic.csv")                                      # 데이터 불러오기

titanic %>%
  as_tibble

# A tibble: 891 × 11
   Survived Pclass Name                                                Sex      Age SibSp Parch Ticket            Fare Cabin  Embarked
      <int>  <int> <chr>                                               <chr>  <dbl> <int> <int> <chr>            <dbl> <chr>  <chr>
 1        0      3 Braund, Mr. Owen Harris                             male      22     1     0 A/5 21171         7.25 ""     S
 2        1      1 Cumings, Mrs. John Bradley (Florence Briggs Thayer) female    38     1     0 PC 17599         71.3  "C85"  C
 3        1      3 Heikkinen, Miss. Laina                              female    26     0     0 STON/O2. 3101282  7.92 ""     S
 4        1      1 Futrelle, Mrs. Jacques Heath (Lily May Peel)        female    35     1     0 113803           53.1  "C123" S
 5        0      3 Allen, Mr. William Henry                            male      35     0     0 373450            8.05 ""     S
 6        0      3 Moran, Mr. James                                    male      NA     0     0 330877            8.46 ""     Q
 7        0      1 McCarthy, Mr. Timothy J                             male      54     0     0 17463            51.9  "E46"  S
 8        0      3 Palsson, Master. Gosta Leonard                      male       2     3     1 349909           21.1  ""     S
 9        1      3 Johnson, Mrs. Oscar W (Elisabeth Vilhelmina Berg)   female    27     0     2 347742           11.1  ""     S
10        1      2 Nasser, Mrs. Nicholas (Adele Achem)                 female    14     1     0 237736           30.1  ""     C
# ℹ 881 more rows

3.2 데이터 전처리 I

titanic %<>%
  data.frame() %>%                                                      # Data Frame 형태로 변환
  mutate(Survived = ifelse(Survived == 1, "yes", "no"))                 # Target을 문자형 변수로 변환

# 1. Convert to Factor
fac.col <- c("Pclass", "Sex",
             # Target
             "Survived")

titanic <- titanic %>%
  mutate_at(fac.col, as.factor)                                         # 범주형으로 변환

glimpse(titanic)                                                        # 데이터 구조 확인

Rows: 891
Columns: 11
$ Survived <fct> no, yes, yes, yes, no, no, no, no, yes, yes, yes, yes, no, no, no, yes, no, yes, no, yes, no, yes, yes, yes, no, yes, no, no, yes, no, no, yes, yes, no, no, no, yes, no, no, yes, no…
$ Pclass   <fct> 3, 1, 3, 1, 3, 3, 1, 3, 3, 2, 3, 1, 3, 3, 3, 2, 3, 2, 3, 3, 2, 2, 3, 1, 3, 3, 3, 1, 3, 3, 1, 1, 3, 2, 1, 1, 3, 3, 3, 3, 3, 2, 3, 2, 3, 3, 3, 3, 3, 3, 3, 3, 1, 2, 1, 1, 2, 3, 2, 3, 3…
$ Name     <chr> "Braund, Mr. Owen Harris", "Cumings, Mrs. John Bradley (Florence Briggs Thayer)", "Heikkinen, Miss. Laina", "Futrelle, Mrs. Jacques Heath (Lily May Peel)", "Allen, Mr. William Henry…
$ Sex      <fct> male, female, female, female, male, male, male, male, female, female, female, female, male, male, female, female, male, male, female, female, male, male, female, male, female, femal…
$ Age      <dbl> 22.0, 38.0, 26.0, 35.0, 35.0, NA, 54.0, 2.0, 27.0, 14.0, 4.0, 58.0, 20.0, 39.0, 14.0, 55.0, 2.0, NA, 31.0, NA, 35.0, 34.0, 15.0, 28.0, 8.0, 38.0, NA, 19.0, NA, NA, 40.0, NA, NA, 66.…
$ SibSp    <int> 1, 1, 0, 1, 0, 0, 0, 3, 0, 1, 1, 0, 0, 1, 0, 0, 4, 0, 1, 0, 0, 0, 0, 0, 3, 1, 0, 3, 0, 0, 0, 1, 0, 0, 1, 1, 0, 0, 2, 1, 1, 1, 0, 1, 0, 0, 1, 0, 2, 1, 4, 0, 1, 1, 0, 0, 0, 0, 1, 5, 0…
$ Parch    <int> 0, 0, 0, 0, 0, 0, 0, 1, 2, 0, 1, 0, 0, 5, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 1, 5, 0, 2, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 2, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0, 2, 2, 0…
$ Ticket   <chr> "A/5 21171", "PC 17599", "STON/O2. 3101282", "113803", "373450", "330877", "17463", "349909", "347742", "237736", "PP 9549", "113783", "A/5. 2151", "347082", "350406", "248706", "38…
$ Fare     <dbl> 7.2500, 71.2833, 7.9250, 53.1000, 8.0500, 8.4583, 51.8625, 21.0750, 11.1333, 30.0708, 16.7000, 26.5500, 8.0500, 31.2750, 7.8542, 16.0000, 29.1250, 13.0000, 18.0000, 7.2250, 26.0000,…
$ Cabin    <chr> "", "C85", "", "C123", "", "", "E46", "", "", "", "G6", "C103", "", "", "", "", "", "", "", "", "", "D56", "", "A6", "", "", "", "C23 C25 C27", "", "", "", "B78", "", "", "", "", ""…
$ Embarked <chr> "S", "C", "S", "S", "S", "Q", "S", "S", "S", "C", "S", "S", "S", "S", "S", "S", "Q", "S", "S", "C", "S", "S", "Q", "S", "S", "S", "C", "S", "Q", "S", "C", "C", "Q", "S", "C", "S", "…

# 2. Generate New Variable
titanic <- titanic %>%
  mutate(FamSize = SibSp + Parch)                                       # "FamSize = 형제 및 배우자 수 + 부모님 및 자녀 수"로 가족 수를 의미하는 새로운 변수

glimpse(titanic)                                                        # 데이터 구조 확인

Rows: 891
Columns: 12
$ Survived <fct> no, yes, yes, yes, no, no, no, no, yes, yes, yes, yes, no, no, no, yes, no, yes, no, yes, no, yes, yes, yes, no, yes, no, no, yes, no, no, yes, yes, no, no, no, yes, no, no, yes, no…
$ Pclass   <fct> 3, 1, 3, 1, 3, 3, 1, 3, 3, 2, 3, 1, 3, 3, 3, 2, 3, 2, 3, 3, 2, 2, 3, 1, 3, 3, 3, 1, 3, 3, 1, 1, 3, 2, 1, 1, 3, 3, 3, 3, 3, 2, 3, 2, 3, 3, 3, 3, 3, 3, 3, 3, 1, 2, 1, 1, 2, 3, 2, 3, 3…
$ Name     <chr> "Braund, Mr. Owen Harris", "Cumings, Mrs. John Bradley (Florence Briggs Thayer)", "Heikkinen, Miss. Laina", "Futrelle, Mrs. Jacques Heath (Lily May Peel)", "Allen, Mr. William Henry…
$ Sex      <fct> male, female, female, female, male, male, male, male, female, female, female, female, male, male, female, female, male, male, female, female, male, male, female, male, female, femal…
$ Age      <dbl> 22.0, 38.0, 26.0, 35.0, 35.0, NA, 54.0, 2.0, 27.0, 14.0, 4.0, 58.0, 20.0, 39.0, 14.0, 55.0, 2.0, NA, 31.0, NA, 35.0, 34.0, 15.0, 28.0, 8.0, 38.0, NA, 19.0, NA, NA, 40.0, NA, NA, 66.…
$ SibSp    <int> 1, 1, 0, 1, 0, 0, 0, 3, 0, 1, 1, 0, 0, 1, 0, 0, 4, 0, 1, 0, 0, 0, 0, 0, 3, 1, 0, 3, 0, 0, 0, 1, 0, 0, 1, 1, 0, 0, 2, 1, 1, 1, 0, 1, 0, 0, 1, 0, 2, 1, 4, 0, 1, 1, 0, 0, 0, 0, 1, 5, 0…
$ Parch    <int> 0, 0, 0, 0, 0, 0, 0, 1, 2, 0, 1, 0, 0, 5, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 1, 5, 0, 2, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 2, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0, 2, 2, 0…
$ Ticket   <chr> "A/5 21171", "PC 17599", "STON/O2. 3101282", "113803", "373450", "330877", "17463", "349909", "347742", "237736", "PP 9549", "113783", "A/5. 2151", "347082", "350406", "248706", "38…
$ Fare     <dbl> 7.2500, 71.2833, 7.9250, 53.1000, 8.0500, 8.4583, 51.8625, 21.0750, 11.1333, 30.0708, 16.7000, 26.5500, 8.0500, 31.2750, 7.8542, 16.0000, 29.1250, 13.0000, 18.0000, 7.2250, 26.0000,…
$ Cabin    <chr> "", "C85", "", "C123", "", "", "E46", "", "", "", "G6", "C103", "", "", "", "", "", "", "", "", "", "D56", "", "A6", "", "", "", "C23 C25 C27", "", "", "", "B78", "", "", "", "", ""…
$ Embarked <chr> "S", "C", "S", "S", "S", "Q", "S", "S", "S", "C", "S", "S", "S", "S", "S", "S", "Q", "S", "S", "C", "S", "S", "Q", "S", "S", "S", "C", "S", "Q", "S", "C", "C", "Q", "S", "C", "S", "…
$ FamSize  <int> 1, 1, 0, 1, 0, 0, 0, 4, 2, 1, 2, 0, 0, 6, 0, 0, 5, 0, 1, 0, 0, 0, 0, 0, 4, 6, 0, 5, 0, 0, 0, 1, 0, 0, 1, 1, 0, 0, 2, 1, 1, 1, 0, 3, 0, 0, 1, 0, 2, 1, 5, 0, 1, 1, 1, 0, 0, 0, 3, 7, 0…

# 3. Select Variables used for Analysis
titanic1 <- titanic %>%
  select(Survived, Pclass, Sex, Age, Fare, FamSize)                     # 분석에 사용할 변수 선택

glimpse(titanic1)                                                       # 데이터 구조 확인

Rows: 891
Columns: 6
$ Survived <fct> no, yes, yes, yes, no, no, no, no, yes, yes, yes, yes, no, no, no, yes, no, yes, no, yes, no, yes, yes, yes, no, yes, no, no, yes, no, no, yes, yes, no, no, no, yes, no, no, yes, no…
$ Pclass   <fct> 3, 1, 3, 1, 3, 3, 1, 3, 3, 2, 3, 1, 3, 3, 3, 2, 3, 2, 3, 3, 2, 2, 3, 1, 3, 3, 3, 1, 3, 3, 1, 1, 3, 2, 1, 1, 3, 3, 3, 3, 3, 2, 3, 2, 3, 3, 3, 3, 3, 3, 3, 3, 1, 2, 1, 1, 2, 3, 2, 3, 3…
$ Sex      <fct> male, female, female, female, male, male, male, male, female, female, female, female, male, male, female, female, male, male, female, female, male, male, female, male, female, femal…
$ Age      <dbl> 22.0, 38.0, 26.0, 35.0, 35.0, NA, 54.0, 2.0, 27.0, 14.0, 4.0, 58.0, 20.0, 39.0, 14.0, 55.0, 2.0, NA, 31.0, NA, 35.0, 34.0, 15.0, 28.0, 8.0, 38.0, NA, 19.0, NA, NA, 40.0, NA, NA, 66.…
$ Fare     <dbl> 7.2500, 71.2833, 7.9250, 53.1000, 8.0500, 8.4583, 51.8625, 21.0750, 11.1333, 30.0708, 16.7000, 26.5500, 8.0500, 31.2750, 7.8542, 16.0000, 29.1250, 13.0000, 18.0000, 7.2250, 26.0000,…
$ FamSize  <int> 1, 1, 0, 1, 0, 0, 0, 4, 2, 1, 2, 0, 0, 6, 0, 0, 5, 0, 1, 0, 0, 0, 0, 0, 4, 6, 0, 5, 0, 0, 0, 1, 0, 0, 1, 1, 0, 0, 2, 1, 1, 1, 0, 3, 0, 0, 1, 0, 2, 1, 5, 0, 1, 1, 1, 0, 0, 0, 3, 7, 0…

3.3 데이터 탐색

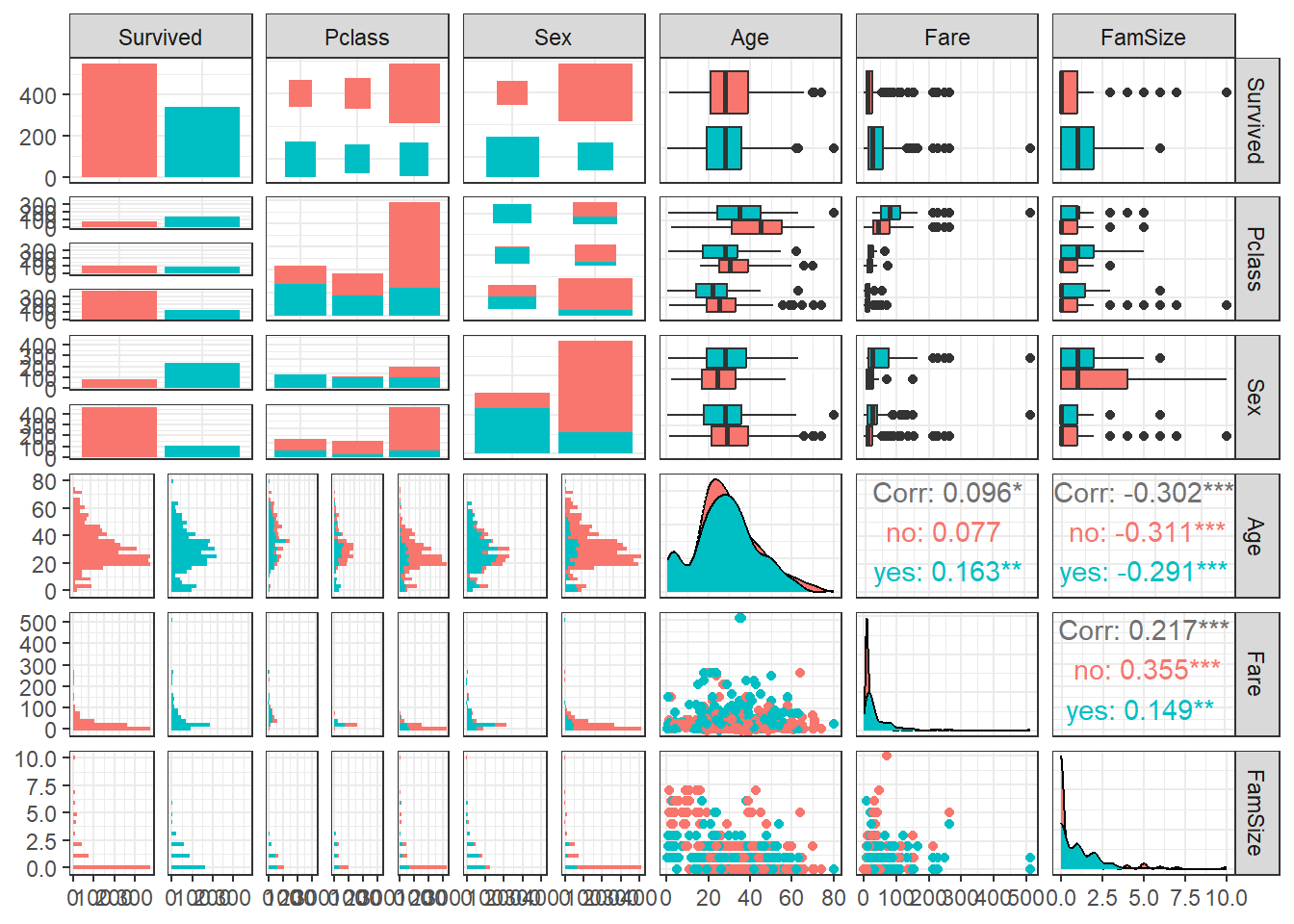

ggpairs(titanic1,
        aes(colour = Survived)) +                         # Target의 범주에 따라 색깔을 다르게 표현
  theme_bw()

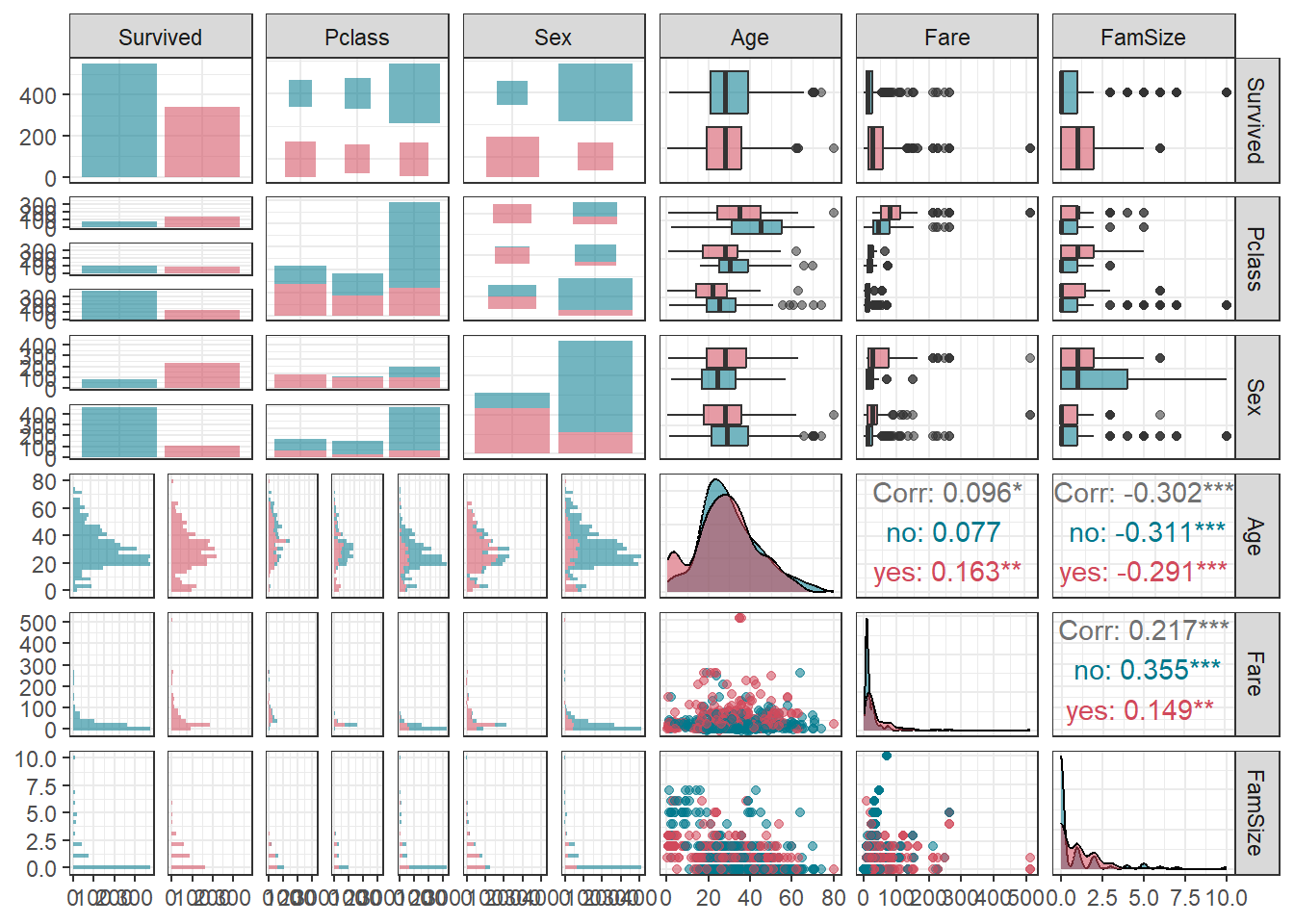

ggpairs(titanic1,
        aes(colour = Survived, alpha = 0.8)) +            # Target의 범주에 따라 색깔을 다르게 표현
  scale_colour_manual(values = c("#00798c", "#d1495b")) + # 특정 색깔 지정
  scale_fill_manual(values = c("#00798c", "#d1495b")) +   # 특정 색깔 지정
  theme_bw()

3.4 데이터 분할

# Partition (Training Dataset : Test Dataset = 7:3)
y      <- titanic1$Survived                           # Target

set.seed(200)
ind    <- createDataPartition(y, p = 0.7, list  =T)   # Index를 이용하여 7:3으로 분할
titanic.trd <- titanic1[ind$Resample1,]               # Training Dataset
titanic.ted <- titanic1[-ind$Resample1,]              # Test Dataset

3.5 데이터 전처리 II

# Imputation
titanic.trd.Imp <- titanic.trd %>%
  mutate(Age = replace_na(Age, mean(Age, na.rm = TRUE)))                 # 평균으로 결측값 대체

titanic.ted.Imp <- titanic.ted %>%
  mutate(Age = replace_na(Age, mean(titanic.trd$Age, na.rm = TRUE)))     # Training Dataset을 이용하여 결측값 대체

glimpse(titanic.trd.Imp)                                                 # 데이터 구조 확인

Rows: 625
Columns: 6
$ Survived <fct> no, yes, yes, no, no, no, yes, yes, yes, yes, no, no, yes, no, yes, no, yes, no, no, no, yes, no, no, yes, yes, no, no, no, no, no, yes, no, no, no, yes, no, yes, no, no, no, yes, n…
$ Pclass   <fct> 3, 3, 1, 3, 3, 3, 3, 2, 3, 1, 3, 3, 2, 3, 3, 2, 1, 3, 3, 1, 3, 3, 1, 1, 3, 2, 1, 1, 3, 3, 3, 3, 2, 3, 3, 3, 3, 3, 3, 3, 1, 1, 1, 3, 3, 1, 3, 1, 3, 3, 3, 3, 3, 3, 2, 3, 3, 3, 1, 2, 3…
$ Sex      <fct> male, female, female, male, male, male, female, female, female, female, male, female, male, female, female, male, male, female, male, male, female, male, male, female, female, male,…
$ Age      <dbl> 22.00000, 26.00000, 35.00000, 35.00000, 29.93737, 2.00000, 27.00000, 14.00000, 4.00000, 58.00000, 39.00000, 14.00000, 29.93737, 31.00000, 29.93737, 35.00000, 28.00000, 8.00000, 29.9…
$ Fare     <dbl> 7.2500, 7.9250, 53.1000, 8.0500, 8.4583, 21.0750, 11.1333, 30.0708, 16.7000, 26.5500, 31.2750, 7.8542, 13.0000, 18.0000, 7.2250, 26.0000, 35.5000, 21.0750, 7.2250, 263.0000, 7.8792,…
$ FamSize  <int> 1, 0, 1, 0, 0, 4, 2, 1, 2, 0, 6, 0, 0, 1, 0, 0, 0, 4, 0, 5, 0, 0, 0, 1, 0, 0, 1, 1, 0, 2, 1, 1, 1, 0, 0, 1, 0, 2, 1, 5, 1, 1, 0, 7, 0, 0, 5, 0, 2, 7, 1, 0, 0, 0, 2, 0, 0, 0, 0, 0, 3…

glimpse(titanic.ted.Imp)                                                 # 데이터 구조 확인

Rows: 266
Columns: 6
$ Survived <fct> yes, no, no, yes, no, yes, yes, yes, yes, yes, no, no, yes, yes, no, yes, no, yes, yes, no, yes, no, no, no, no, no, no, yes, yes, no, no, no, no, no, no, no, no, no, no, yes, no, n…
$ Pclass   <fct> 1, 1, 3, 2, 3, 2, 3, 3, 3, 2, 3, 3, 2, 2, 3, 2, 1, 3, 2, 3, 3, 2, 2, 3, 3, 3, 3, 1, 2, 2, 3, 3, 3, 3, 3, 2, 3, 2, 2, 2, 3, 3, 2, 1, 3, 1, 3, 2, 1, 3, 3, 3, 3, 3, 3, 3, 3, 1, 3, 1, 3…
$ Sex      <fct> female, male, male, female, male, male, female, female, male, female, male, male, female, female, male, female, male, male, female, male, female, male, male, male, male, male, male,…
$ Age      <dbl> 38.00000, 54.00000, 20.00000, 55.00000, 2.00000, 34.00000, 15.00000, 38.00000, 29.93737, 3.00000, 29.93737, 21.00000, 29.00000, 21.00000, 28.50000, 5.00000, 45.00000, 29.93737, 29.0…
$ Fare     <dbl> 71.2833, 51.8625, 8.0500, 16.0000, 29.1250, 13.0000, 8.0292, 31.3875, 7.2292, 41.5792, 8.0500, 7.8000, 26.0000, 10.5000, 7.2292, 27.7500, 83.4750, 15.2458, 10.5000, 8.1583, 7.9250, …
$ FamSize  <int> 1, 0, 0, 0, 5, 0, 0, 6, 0, 3, 0, 0, 1, 0, 0, 3, 1, 2, 0, 0, 6, 0, 0, 0, 0, 4, 0, 1, 1, 1, 0, 0, 0, 0, 0, 1, 6, 2, 1, 0, 0, 1, 0, 2, 0, 0, 0, 0, 1, 0, 0, 1, 5, 2, 5, 0, 5, 0, 4, 0, 6…

3.6 모형 훈련

Package "caret"은 통합 API를 통해 R로 기계 학습을 실행할 수 있는 매우 실용적인 방법을 제공한다. Package "caret"에서는 초모수의 최적의 조합을 찾는 방법으로 그리드 검색(Grid Search), 랜덤 검색(Random Search), 직접 탐색 범위 설정이 있다. 여기서는 초모수 cp (Complexity Parameter)의 최적값을 찾기 위해 그리드 검색을 수행하였고, 이를 기반으로 직접 탐색 범위를 설정하였다. 아래는 그리드 검색을 수행하였을 때 결과이다.

fitControl <- trainControl(method = "cv", number = 5,  # 5-Fold Cross Validation (5-Fold CV)
                           allowParallel = TRUE)       # 병렬 처리

set.seed(100)                                          # For CV
rtree.caret <- train(x = titanic.trd.Imp[,-1],         # Training Dataset including Only 예측 변수
                     y = titanic.trd.Imp[,"Survived"], # Training Dataset including Only Target
                     method = "rpart",
                     trControl = fitControl)

Caution! Package "caret"에서는 함수 rpart()의 옵션 xval = 0이며, cp의 최적값을 이용하여 최종 모형을 훈련하기 때문에 가지치기를 수행할 필요가 없다. 게다가, Package "caret"을 통해 "rpart"를 수행하는 경우, 함수 train(Target ~ 예측 변수, data)를 사용하면 범주형 예측 변수는 자동적으로 더미 변환이 된다. 범주형 예측 변수에 대해 더미 변환을 수행하고 싶지 않다면 함수 train(x = 예측 변수만 포함하는 데이터셋, y = Target만 포함하는 데이터셋)를 사용한다.

rtree.caret

CART

625 samples
  5 predictor
  2 classes: 'no', 'yes'

No pre-processing
Resampling: Cross-Validated (5 fold)
Summary of sample sizes: 500, 500, 500, 500, 500
Resampling results across tuning parameters:

  cp          Accuracy  Kappa
  0.03750000  0.8000    0.5702342
  0.03958333  0.7760    0.5253156
  0.40833333  0.6944    0.2790591

Accuracy was used to select the optimal model using the largest value.
The final value used for the model was cp = 0.0375.

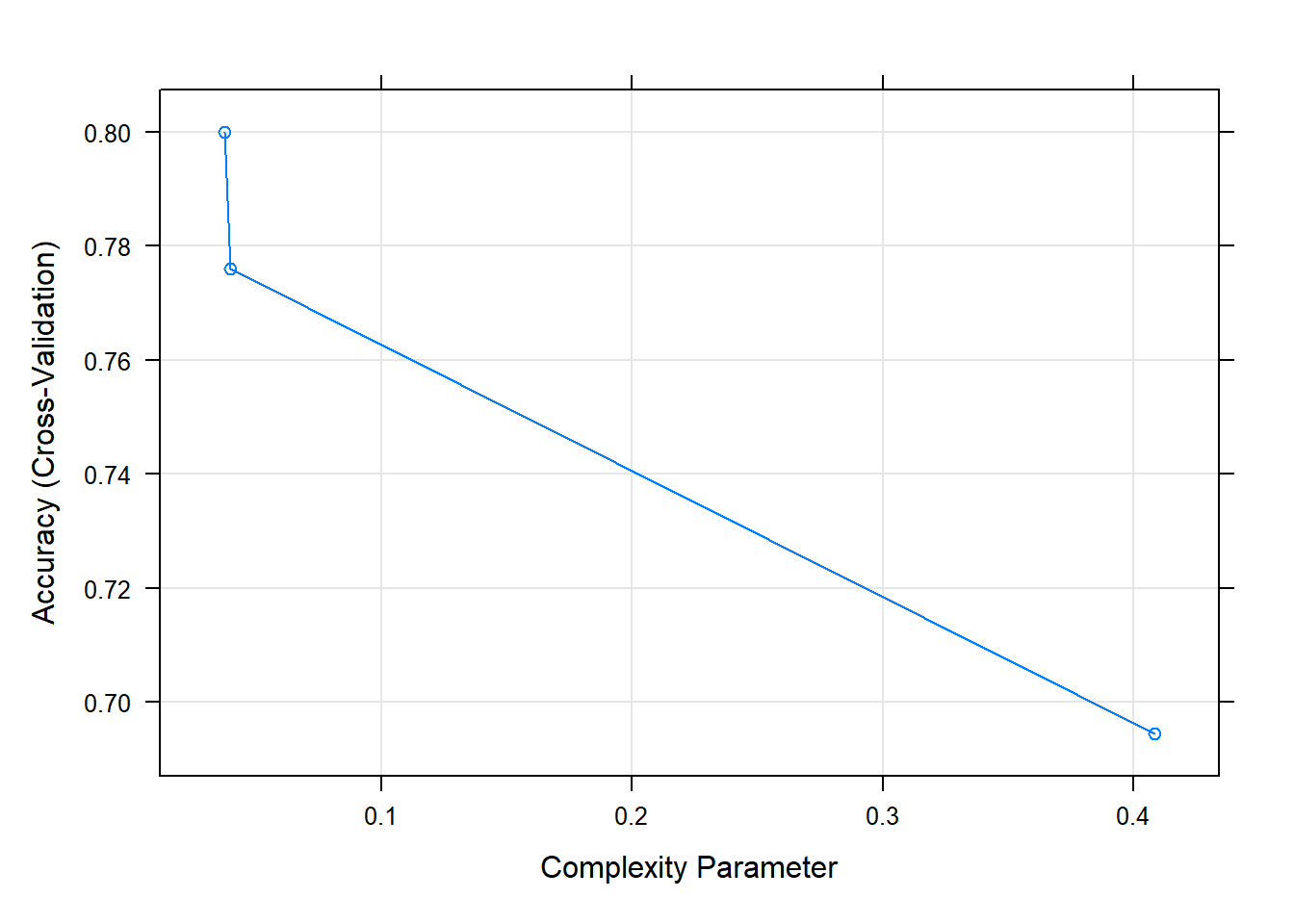

plot(rtree.caret)                                      # Plot

Result! 랜덤하게 결정된 3개의 cp 값에 대한 정확도를 보여주며, cp = 0.0375일 때 정확도가 가장 높은 것을 알 수 있다. 따라서 그리드 검색을 통해 찾은 최적의 초모수 값 0.0375 근처의 값들을 탐색 범위로 설정하여 훈련을 다시 수행할 수 있다.

customGrid <- expand.grid(cp = seq(0.01, 0.07, by = 0.001))   # cp의 탐색 범위

set.seed(100)                                                 # For CV
rtree.grid.caret <- train(x = titanic.trd.Imp[,-1],           # Training Dataset including Only 예측 변수
                          y = titanic.trd.Imp[,"Survived"],   # Training Dataset including Only Target
                          tuneGrid = customGrid,
                          method = "rpart",
                          trControl = fitControl)
rtree.grid.caret

CART

625 samples
  5 predictor
  2 classes: 'no', 'yes'

No pre-processing
Resampling: Cross-Validated (5 fold)
Summary of sample sizes: 500, 500, 500, 500, 500
Resampling results across tuning parameters:

  cp     Accuracy  Kappa
  0.010  0.7936    0.5485790
  0.011  0.7920    0.5477686
  0.012  0.7920    0.5477686
  0.013  0.7920    0.5463259
  0.014  0.7920    0.5463259
  0.015  0.7920    0.5463259
  0.016  0.7904    0.5462842
  0.017  0.7904    0.5462842
  0.018  0.7904    0.5462842
  0.019  0.7904    0.5462842
  0.020  0.7904    0.5462842
  0.021  0.8000    0.5702342
  0.022  0.8000    0.5702342
  0.023  0.8000    0.5702342
  0.024  0.8000    0.5702342
  0.025  0.8000    0.5702342
  0.026  0.8000    0.5702342
  0.027  0.8000    0.5702342
  0.028  0.8000    0.5702342
  0.029  0.8000    0.5702342
  0.030  0.8000    0.5702342
  0.031  0.8000    0.5702342
  0.032  0.8000    0.5702342
  0.033  0.8000    0.5702342
  0.034  0.8000    0.5702342
  0.035  0.8000    0.5702342
  0.036  0.8000    0.5702342
  0.037  0.8000    0.5702342
  0.038  0.8000    0.5702342
  0.039  0.8000    0.5702342
  0.040  0.7760    0.5253156
  0.041  0.7760    0.5253156
  0.042  0.7696    0.5105699
  0.043  0.7696    0.5105699
  0.044  0.7696    0.5105699
  0.045  0.7696    0.5105699
  0.046  0.7696    0.5105699
  0.047  0.7728    0.5151960
  0.048  0.7728    0.5151960
  0.049  0.7728    0.5151960
  0.050  0.7728    0.5151960
  0.051  0.7728    0.5151960
  0.052  0.7728    0.5151960
  0.053  0.7728    0.5151960
  0.054  0.7728    0.5151960
  0.055  0.7728    0.5151960
  0.056  0.7728    0.5151960
  0.057  0.7728    0.5151960
  0.058  0.7728    0.5151960
  0.059  0.7728    0.5151960
  0.060  0.7728    0.5151960
  0.061  0.7728    0.5151960
  0.062  0.7728    0.5151960
  0.063  0.7728    0.5151960
  0.064  0.7728    0.5151960
  0.065  0.7728    0.5151960
  0.066  0.7728    0.5151960
  0.067  0.7728    0.5151960
  0.068  0.7728    0.5151960
  0.069  0.7728    0.5151960
  0.070  0.7728    0.5151960

Accuracy was used to select the optimal model using the largest value.
The final value used for the model was cp = 0.039.

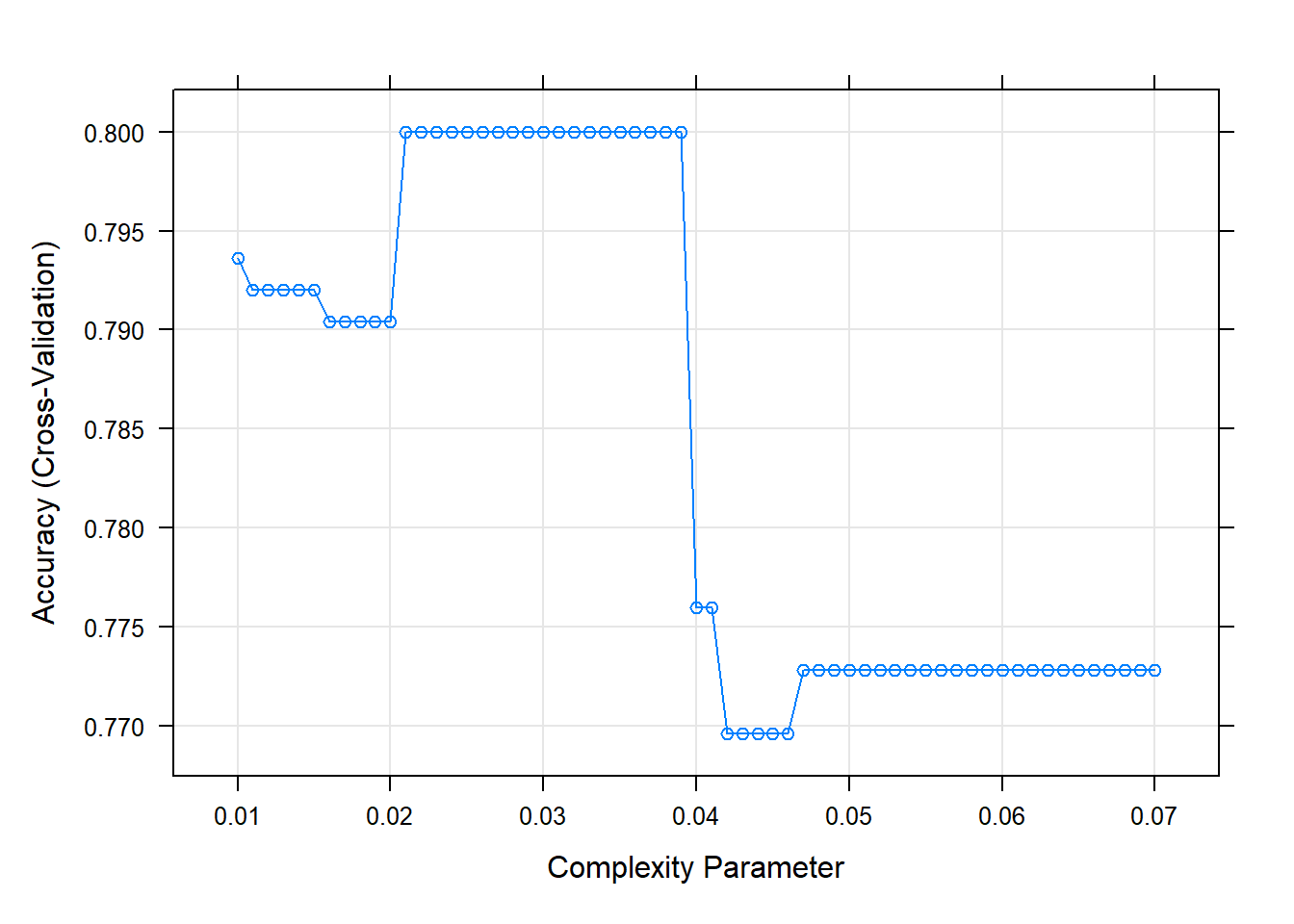

plot(rtree.grid.caret)                                  # Plot

rtree.grid.caret$bestTune                               # cp의 최적값

      cp
30 0.039

Result! cp = 0.039일 때 정확도가 가장 높다는 것을 알 수 있으며, cp = 0.039를 가지는 모형을 최적의 훈련된 모형으로 선택한다.

3.7 Tree Plot

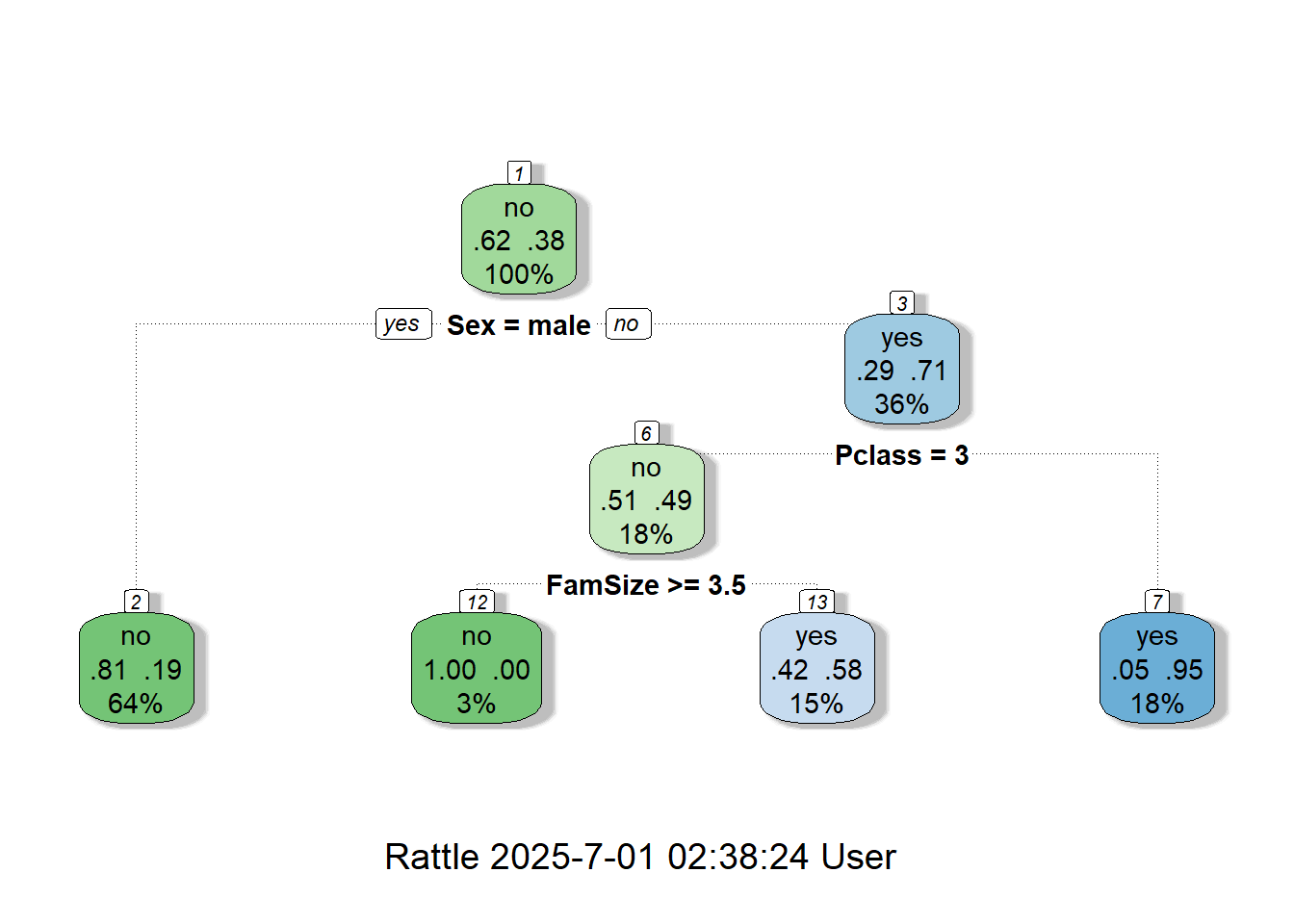

3.7.1 “fancyRpartPlot”

fancyRpartPlot(rtree.grid.caret$finalModel)    # Plot

3.7.2 “visTree”

visTree(rtree.grid.caret$finalModel)           # Network-based Plot

3.8 모형 평가

Caution! 모형 평가를 위해 Test Dataset에 대한 예측 class/확률 이 필요하며, 함수 predict()를 이용하여 생성한다.

# 예측 class 생성
rtree.grid.caret.pred <- predict(rtree.grid.caret,
                                 newdata = titanic.ted.Imp[,-1]) # Test Dataset including Only 예측 변수

rtree.grid.caret.pred %>%
  as_tibble

# A tibble: 266 × 1
   value
   <fct>
 1 yes
 2 no
 3 no
 4 yes
 5 no
 6 no
 7 yes
 8 no
 9 no
10 yes
# ℹ 256 more rows

3.8.1 ConfusionMatrix

CM   <- caret::confusionMatrix(rtree.grid.caret.pred, titanic.ted.Imp$Survived,
                               positive = "yes")          # confusionMatrix(예측 class, 실제 class, positive = "관심 class")
CM

Confusion Matrix and Statistics

          Reference
Prediction  no yes
       no  153  35
       yes  11  67

               Accuracy : 0.8271
                 95% CI : (0.7762, 0.8705)
    No Information Rate : 0.6165
    P-Value [Acc > NIR] : 6.692e-14

                  Kappa : 0.6172

 Mcnemar's Test P-Value : 0.000696

            Sensitivity : 0.6569
            Specificity : 0.9329
         Pos Pred Value : 0.8590
         Neg Pred Value : 0.8138
             Prevalence : 0.3835
         Detection Rate : 0.2519
   Detection Prevalence : 0.2932
      Balanced Accuracy : 0.7949

       'Positive' Class : yes


3.8.2 ROC 곡선

# 예측 확률 생성
test.rtree.prob <- predict(rtree.grid.caret,
                           newdata = titanic.ted.Imp[,-1],# Test Dataset including Only 예측 변수
                           type = "prob")                 # 예측 확률 생성

test.rtree.prob %>%
  as_tibble

# A tibble: 266 × 2
       no   yes
    <dbl> <dbl>
 1 0.0531 0.947
 2 0.806  0.194
 3 0.806  0.194
 4 0.0531 0.947
 5 0.806  0.194
 6 0.806  0.194
 7 0.417  0.583
 8 1      0
 9 0.806  0.194
10 0.0531 0.947
# ℹ 256 more rows

test.rtree.prob <- test.rtree.prob[,2]                    # "Survived = yes"에 대한 예측 확률

ac  <- titanic.ted.Imp$Survived                           # Test Dataset의 실제 class
pp  <- as.numeric(test.rtree.prob)                        # 예측 확률을 수치형으로 변환

3.8.2.1 Package “pROC”

pacman::p_load("pROC")

rtree.roc  <- roc(ac, pp, plot = T, col = "gray")         # roc(실제 class, 예측 확률)
auc        <- round(auc(rtree.roc), 3)
legend("bottomright", legend = auc, bty = "n")

Caution! Package "pROC"를 통해 출력한 ROC 곡선은 다양한 함수를 이용해서 그래프를 수정할 수 있다.

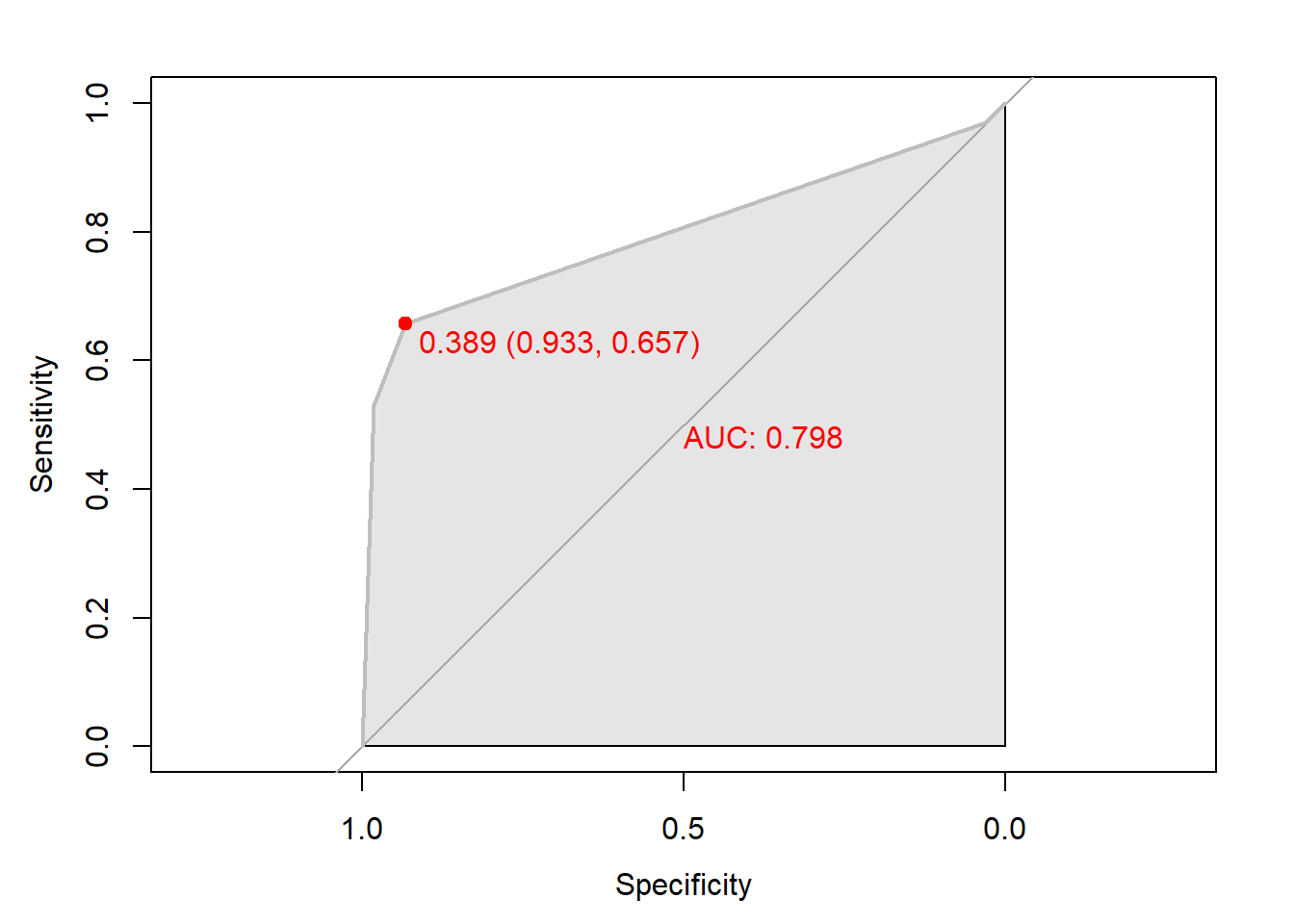

# 함수 plot.roc() 이용
plot.roc(rtree.roc,
         col="gray",                                      # Line Color
         print.auc = TRUE,                                # AUC 출력 여부
         print.auc.col = "red",                           # AUC 글씨 색깔
         print.thres = TRUE,                              # Cutoff Value 출력 여부
         print.thres.pch = 19,                            # Cutoff Value를 표시하는 도형 모양
         print.thres.col = "red",                         # Cutoff Value를 표시하는 도형의 색깔
         auc.polygon = TRUE,                              # 곡선 아래 면적에 대한 여부
         auc.polygon.col = "gray90")                      # 곡선 아래 면적의 색깔

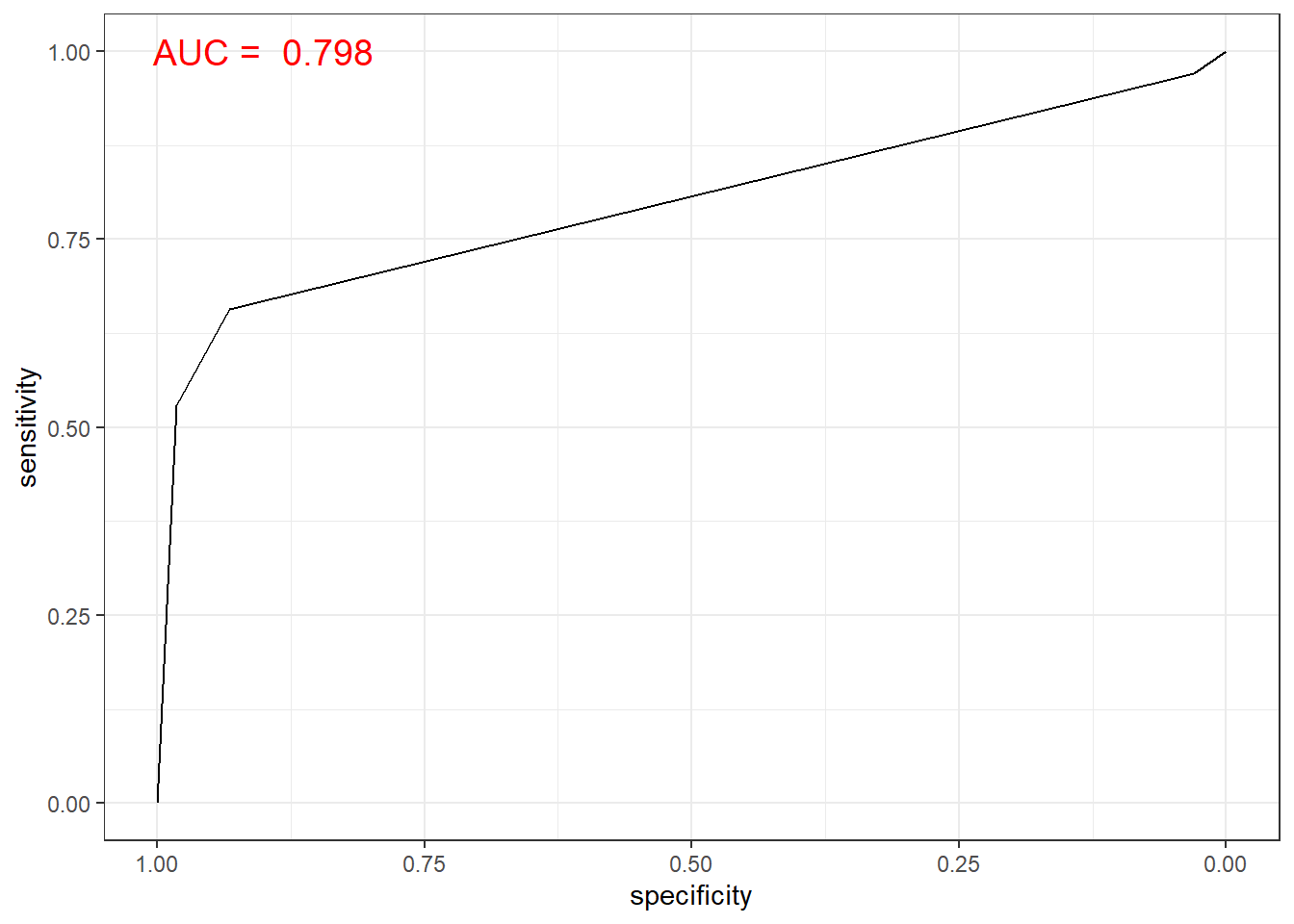

# 함수 ggroc() 이용
ggroc(rtree.roc) +
annotate(geom = "text", x = 0.9, y = 1.0,
label = paste("AUC = ", auc),
size = 5,
color="red") +
theme_bw()

3.8.2.2 Package “Epi”

pacman::p_load("Epi")
# install_version("etm", version = "1.1", repos = "http://cran.us.r-project.org")

ROC(pp, ac, plot = "ROC")                                 # ROC(예측 확률, 실제 class)

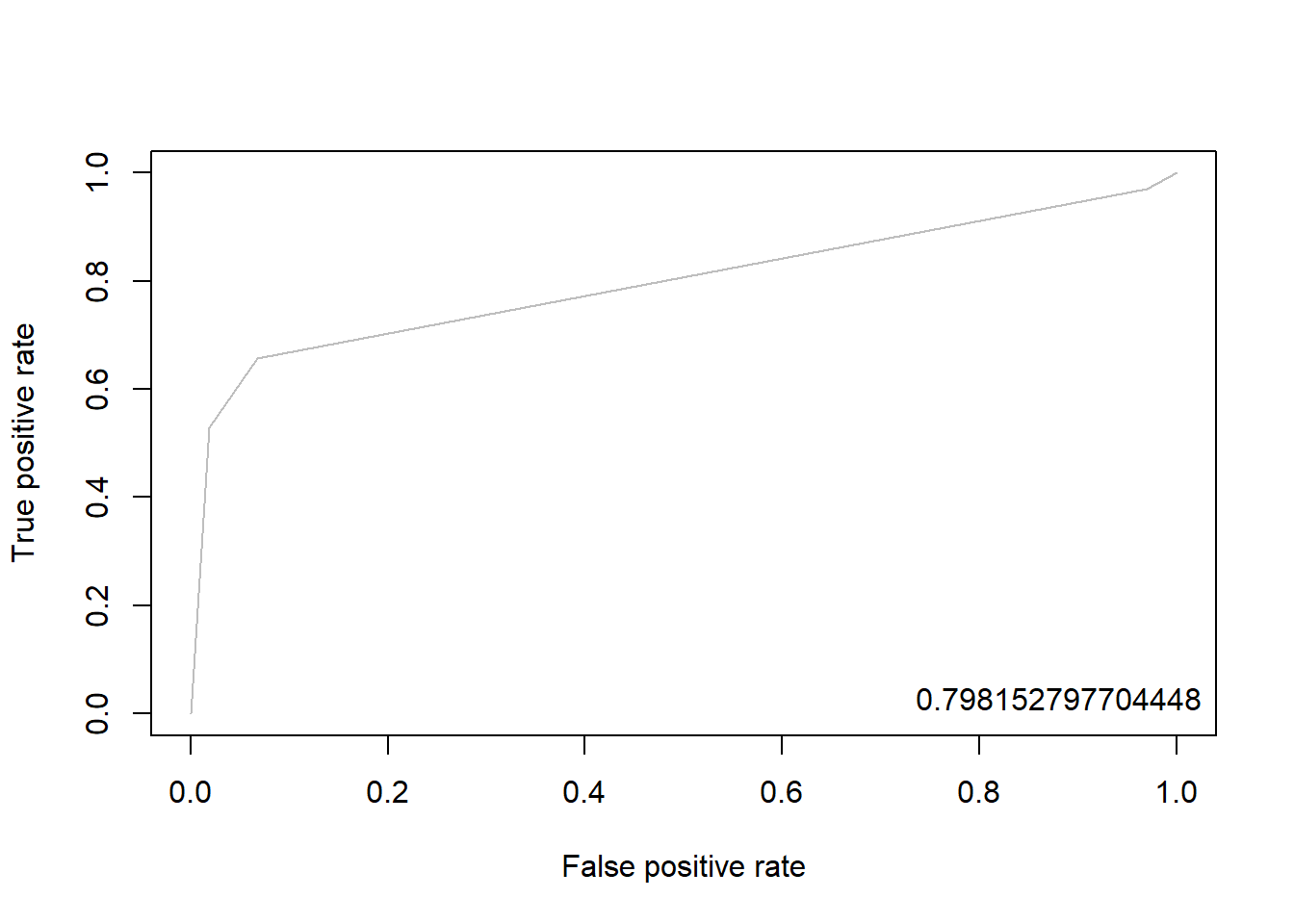

3.8.2.3 Package “ROCR”

pacman::p_load("ROCR")

rtree.pred <- prediction(pp, ac)                          # prediction(예측 확률, 실제 class)

rtree.perf <- performance(rtree.pred, "tpr", "fpr")       # performance(, "민감도", "1-특이도")
plot(rtree.perf, col = "gray")                            # ROC Curve

perf.auc   <- performance(rtree.pred, "auc")              # AUC
auc        <- attributes(perf.auc)$y.values
legend("bottomright", legend = auc, bty = "n")

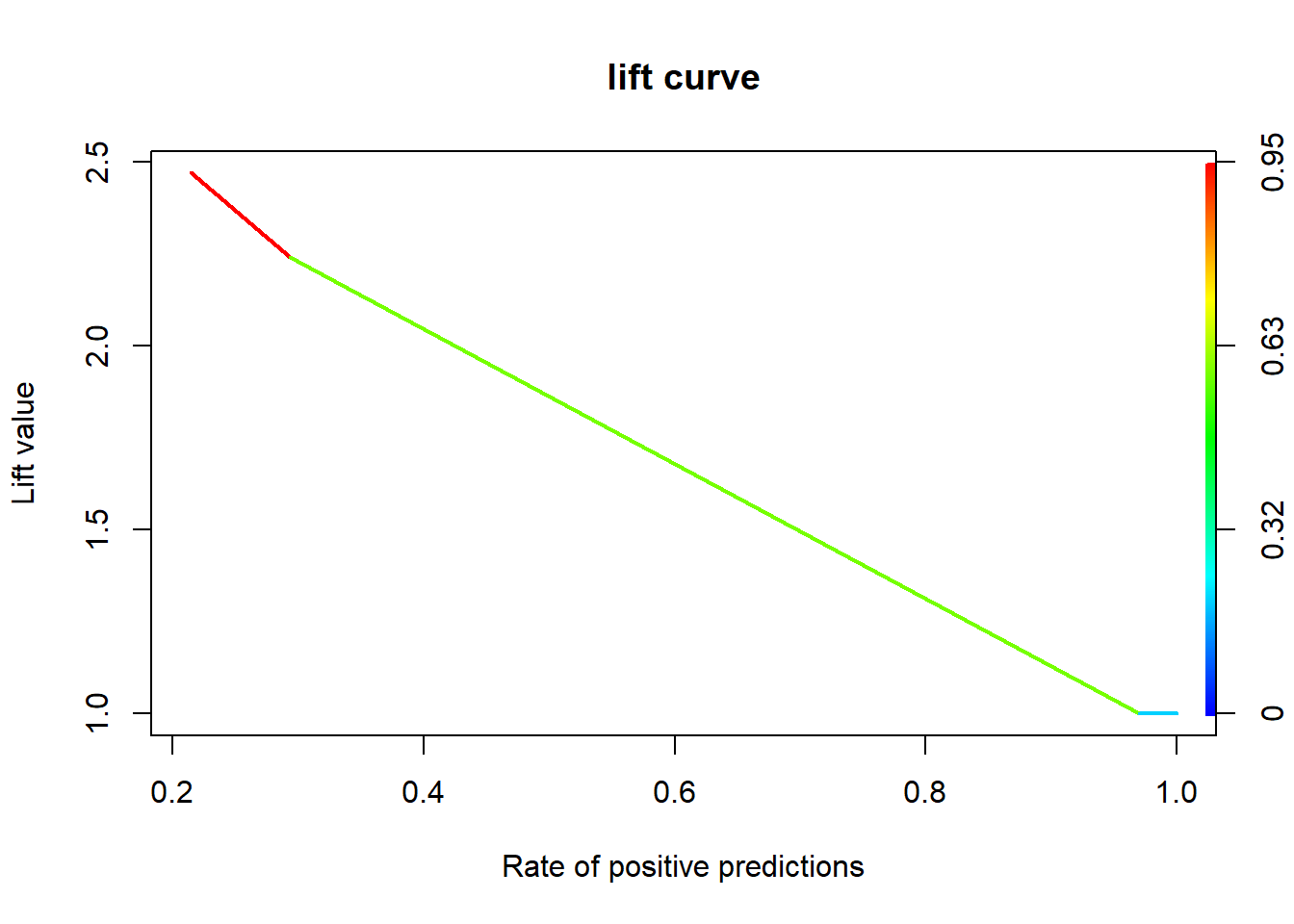

3.8.3 향상 차트

3.8.3.1 Package “ROCR”

rtree.perf <- performance(rtree.pred, "lift", "rpp")        # Lift Chart
plot(rtree.perf, main = "lift curve",
     colorize = T,                                          # Coloring according to cutoff
     lwd = 2)
